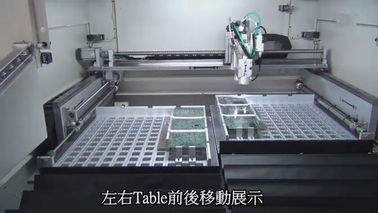

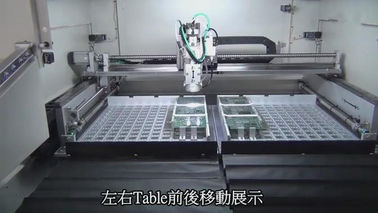

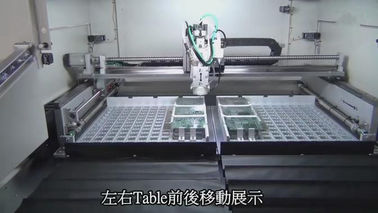

Automatyczny pneumatyczny router CNC do drukowania sztywnych obwodów

I. Sprzęt

WRZECIONO

Wrzeciono i falownik Morning Star

CCD

Kamery przemysłowe Sony 520

OBIEKTYW

Computar EX2C

Wkręt

TBI Precyzyjne wkręcanie kulkowe

Przewodnik

HIWIN rozszerzenie Importowana liniowa prowadnica

SILNIK

Seria JiaBao LCF

Karta I / O CONTRONL

HFC PCI-9074

KARTA Z DRUKARKI DRIVER

HFC PCI-9074

Karta I / O

PCI-9074-64pcs / -38pcs

Czyszczenie statyczne

Seria STATIC-ST401A

Komputer

(RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)

Interfejs maszyny

AOC LCD17 ", mysz Logitech

2. oprogramowanie

System sterowania

Windows XP Professional (usługa 3, v.3244)

Działanie GUI

Chiński Windows XP

Edycja programu

Inline

System wizji

CCD offset AOTU

System sterowania

Wersja F 1.0.2

Ogólnie

Wymiary (W * D * H)

1220mm * 1450mm * 1420mm

Waga

550 kg

Wysokość przesunięcia

60 ~ 110mm

Manipulator

Typ silnika

Seria JiaBao

Pozycjonowanie powtarzalności

0.001mm

Oś robocza osi (maks.)

680mm * 360mm * 50mm

Stacja robocza

Mocowanie PCB

Standard, specjalizacja

Ładowanie / rozładowywanie PCB

podręcznik

Wielkość PCB (maks.)

322 mm * 322 mm

Płyta grubościowa (maks.)

5mm

Fixturing

Mocowanie sztywności

standard

Mocowanie mocowania

maszyneria

Silnik wrzeciona

Moc

400W

Wrzeciono

50000 obr./min

Ochraniać

Samoczynne / wiatrowe chłodzenie

Wymień frez

Specjalizacja

Możliwość routingu

Prędkość cięcia (maks.)

100mm / s

Prędkość jazdy (maks.)

3000mm / s

Precyzja cięcia

0,01 mm

System próżniowy

Moc próżniowa

2.2KW AC 380V

Odkurzać

pion

Narzędzia

Moc

2.2KW AC380V

Dopływ powietrza

2 ~ 5KG / cm2

Programowanie

Edycja programu

Inline

Edytowanie funkcji

Linia, łuko, obieg, krzywa U.

Magazyn programu

HDD

System wizji

Kolorowa matryca SONE

Frezowanie frezu

AUTOMATYCZNY

Instalacja próżniowa

AUTOMATYCZNY

Monitory eksploatacyjne

Iindicator

Stan maszyny Iindicator

Sprawdzenie narzędzia

Automatyczne wykrywanie życia, stosowanie testów czasu

Zabezpieczenie silnika

Przegrzanie, przeciążenie, ochrona przed niskim napięciem

Kontrola nad obciążeniem silnika

Przeciążenie, linia jest normalna, funkcja zabezpieczenia przed niskim napięciem

Czas przydatności narzędzia

Automatyczne wykrywanie żywotności,

Statystyka danych

Oddzielny model deski, liczba oddzielająca, różnorodne metody liczenia

Rejestr błędów

Oprogramowanie automatycznie rejestruje wszystkie alarmy pamięci maszyn

III. Precyzja

Dokładność osi

0.001mm

Dokładność cięcia

0,1 mm

IV. Bezpieczeństwo

Obszar roboczy chroniony

Z czterema zamkniętą ochroną

Czujnik drzwi

Czujnik mikro-przełącznika drzwi przednich i tylnych (opcja)

Przycisk zatrzymania awaryjnego
